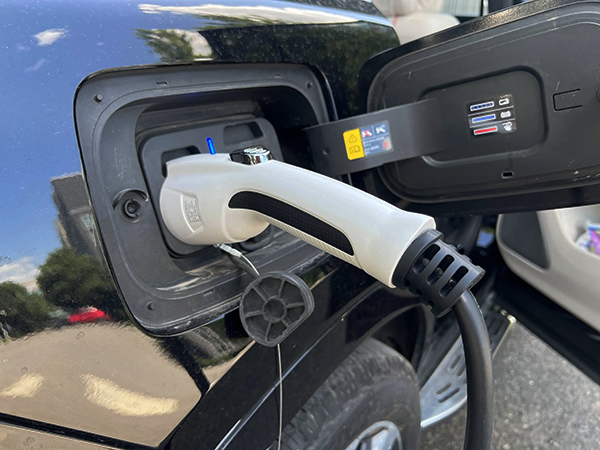

新能源汽車的流行，與其低碳環保以及節能的模式是相互呼應的。就如同汽油車需要使用加油槍加油一樣的，而新能源汽車在使用充電槍為汽車充電，補充新能源。現在我們將對這款充電槍進行拆解，一起來看看它的內部設計怎么樣？一般充電槍使用手提袋裝著，方便收納以及攜帶上車。充電槍一覽，除了充電槍頭、便攜充電盒外，便是連接彼此的粗壯線纜，插頭插腳套有塑料殼保護。插頭采用水滴造型設計，內側在插腳旁都設計有地線、火線、零線標識，規格為16A 250V~。測得線纜直徑為10.75mm。線纜與充電盒交界處設有膠環固定保護。其中一端還專門設計了用于掛墻固定的孔位。充電槍頭主體外殼為白色，表面磨砂處理，造型符合人體工學設計，提升用戶的使用體驗。握把處印有產品名稱、型號以及電流電壓參數（16A 250V AC）。頂部設有凸齒形狀的脫扣按鍵。另一側可以看到很多個螺絲孔。槍頭端部蓋有膠套防塵防潮防氧化。固定卡扣特寫，金屬材質不易斷。端部特寫，設有七個圓孔，中心處有金屬柱，貼合國內電動汽車的充電口設計。

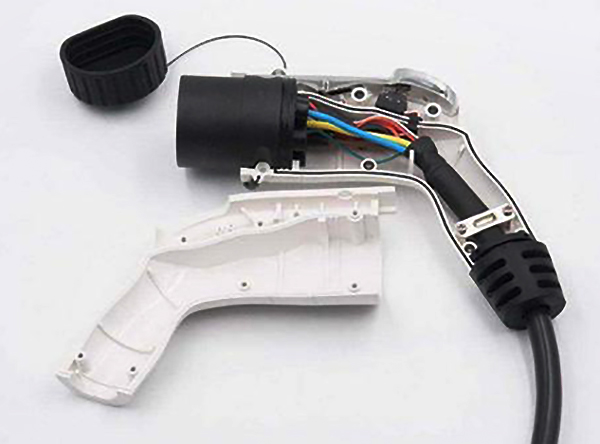

交流充電槍槍體拆解，首先擰開固定外殼的螺絲，打開充電槍外殼。導線直接連接到充電槍插頭。線纜使用金屬片壓緊固定。外殼和螺絲均使用橡膠密封圈密封，防止進水。而里面的按鈕微動開關作用是用于檢測充電槍是否插入到位，并檢測拔槍動作。微動開關有3根線是因為兩個觸點電源用的是公共的，另兩根線，一根是常開點NO，一根是常閉點NC。微動開關具有微小接點間隔和快動機構，用規定的行程和規定的力進行開關動作的接點結構，用外殼覆蓋，其外部有驅動桿的一種微型小開關。有接點：在開關類型中，和具有開關特性的半導體開關相比，通過接點的機械開關來實現開關的功能。接觸形式 ：根據各種用途構成接點的電氣輸入輸出電路。充電槍里面的火線上有一顆溫度保險，使用熱縮管固定。切開熱縮管，溫度保險動作溫度為90℃，檢測端子溫升，并在溫度過高時通知車輛切斷充電輸入。頭部還有一個熱縮套管。切開熱縮套管，內部是兩只電阻。電阻分別為680Ω和2.7KΩ，用于信號電平分壓。

常見的新能源汽車充電口蓋，分為國標直流快充和交流慢充。直流快充需要在配套固定充電樁或?qū)I(yè)商業固定充電樁上使用，通過較大的充電電流以及充電功率，從而實現更快的充電效率。直流快充缺點就是電動汽車直流固定充電樁分布少，不可避免造成排隊等候充電。交流慢充適用于一般住宅民電場景下充電，非常適合便攜式電動汽車充電槍的使用。交流慢充優點是彌補了電動汽車直流固定充電樁分布少，帶來充電不方便性的缺點，使得充電更加方便。交流慢充相對于直流快充而言，充電是不可能超過直流快充的電充速度。要想實現交流慢充充電更快的話，根據新能源汽車電池容量，就需要選對好充電檔位。動力電池作為電動汽車的動力來源，電池性能一直是限制電動汽車大規模應用的重要因素之一，因此選擇一種能夠快速充電且不對電池壽命造成損害的方法對電動汽車尤為重要。

ZINGEAR微動開關廠家供應G10B系列超小型防水防塵微動開關適用于新能源汽車充電槍一體式充電口蓋、充電樁、快充慢充直流槍或交流槍指示燈微動開關，G10B系列開關額定電流0.1/3（A），額定電壓125/250VAC（V）防水型微動開關，新能源汽車交流充電槍按鈕微動開關，側出線微動開關。微動開關在新能源汽車充電槍內，主要用于檢測充電槍是否插入到位，并檢測拔槍的動作。除了G10B系列開關，另外一款G3系列微動開關也可以滿足到新能源汽車的開關應用需求。如果您是公司的采購或工程師，對新能源汽車微動開關有需求性，歡迎咨詢我們，了解更多zingear微動開關參數及安裝方式等問題，咨詢熱線：180-0306-7840(微信同號)。
