什么是微動開關的3個接點？微動開關的3個接點分別有：COM端為公共端，NO端為常開端，NC端為常閉端，一般在微動開關上都有對應的標示如COM(C)、NO、NC，按照這個進行區分接線就不會錯了。

　　微動開關的三個引腳，分別是COM(C)、NO、NC，那么要怎么接線？

　　COM為共用端子；NC 為常閉端子，當微動開關不壓下與COM導通，壓下斷開 。NO為常開端子， 剛好與NC相反。

　　1、常開的意思是NO兩邊的接線觸頭接上線后是不通的，而常閉NC則是通的。

　　2、微動開關可能和行程開關類似，當行程到觸發位置后，開點NO變閉點NC，閉點NC則變開點NO，這樣的動作可以給出信號，或者直接控制小設備，或是做出聯動動作。

　　3、如果是要控制東西，動作觸發設備開始運作，就接開點，如果是要動作觸發停止設備就接閉點，大設備要搭配交流接觸器進行聯動了。

　　微動開關： 具有微小接點間隔和快動機構， 用規定的行程和規定的力進行開關動作的接點結構， 用外殼覆蓋， 其外部有驅動桿的一種開關。（以下稱開關）有接點 ：在開關類型中， 和具有開關特性的半導體開關相比， 通過接點的機械開關來實現開關的功能。

　　接觸形式 ：根據各種用途構成接點的電氣輸入輸出電路[(16)中顯示]。

　　額定值：一般指作為開關特性和性能的保證基準的值， 例如額定電流、額定電壓等，其前提是特定的條件（負載的種類、電流、電壓、頻率等）。

　　樹脂固定（塑封端子）：在端子部位用導線配線后， 通過填充樹脂來固定該部分， 消除露出的帶電部位來提高防滴性的方法。

　　絕緣電阻：指非連接端子間、各端子和不帶電金屬部位間、各端子和地間的電阻值。

　　耐壓：在規定的測定部位加1分鐘高電壓后， 不會引起絕緣損壞的臨界值。

　　接觸電阻：表示接點的接觸部位的電阻， 但一般表示包含彈簧和端子部位導體電阻的電阻值。

　　抗振性：誤動作振動 微動開關在使用時， 由于振動閉合的接點在超過規定的時間內不分離的振動范圍。

　　抗沖擊性：耐久沖擊 指微動開關在運輸中或者安裝時不會受到由該機械沖擊帶來的各部位的損傷， 并滿足動作特性的范圍內的沖擊。誤動作沖擊?指微動開關使用時由于沖擊閉合的接點在超過規定的時間內不分離的沖擊范圍。

　　微動開關如何連接在電路的正負極上？正負無所謂方向，但是有一組是通路，一組不同，用萬用表量一下，再根據電路的實際需要焊接在PCB板上。

　　舉例：燃?xì)庠钗娱_關的原理

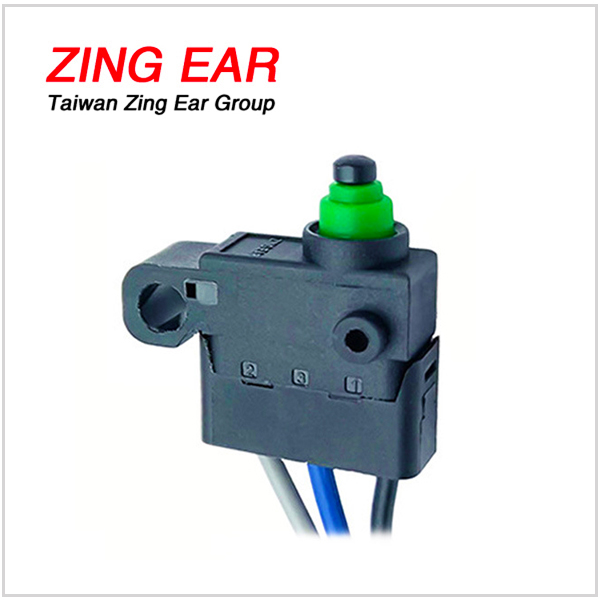

　　一般從微動開關接線圖上看，微動開關有三個點，這三個點一個是公共點，一個是常開點，另一個則是閉合點，公共點就好比插座中的零線，常開點就是打開開關，使得電流流過的點，閉合點當然就是斷開電流通過的接點了使得簧片就可以觸動到觸點，從而實現斷開和快速的接通。灶具微動開關的工作原理一般為，打開灶具的旋鈕，向左旋轉，微動開關才接通，第二圖是常開的狀態，但是灶具旋鈕沒有打開的情況下上面那個黑色的突起就會被壓下來1觸點和2觸點連接，形成閉合，在旋轉旋鈕的時候才會在彈簧的壓力下1觸點和3觸點才會接觸通電打火，連接線是連接在1和3觸點的，中間線沒用，或者說是零線。
